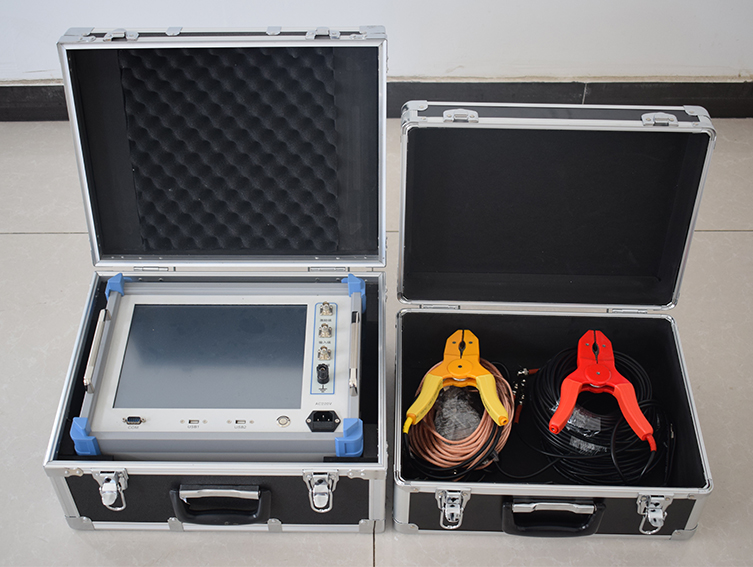

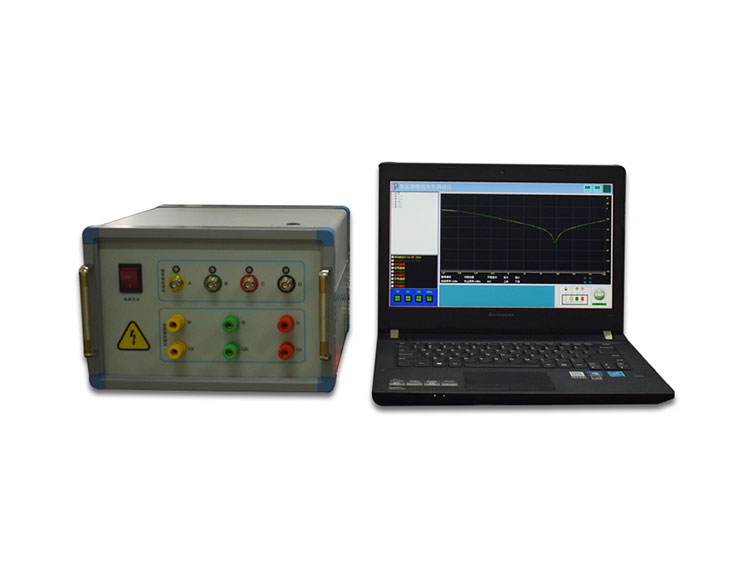

JZ2007 變壓器繞組變形測試儀采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
產品特點
1、測量速度快，對單個繞組測量時間1-2分鐘以內。
2、頻率精度非常高，精度高于0.001% 。
3、數字化頻率合成，頻率穩定性更高。
4、5000V電壓隔離、充分保護測試電腦安全。
5、可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
6、分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。
7、軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
8、軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
9、現場接線簡單、使用方便。
技術參數
1、測量速度：單相繞組1分鐘-2分鐘
2、輸出電壓：Vpp-25V，測試中自動調整
3、輸出阻抗：50Ω
4、輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
5、掃頻范圍：10Hz－2MHz
6、頻率精度：0.001%
7、掃頻方式：線性或對數，掃頻間隔和點數可任意設置
8、曲線顯示：幅頻曲線
9、測量動態范圍寬：－120dB～20dB
10、供電電壓：AC220V±10%
11、主機重量：6kg
12、主機體積:352mm*272mm*150mm
